חלקים ומוספים משובצים לבניית בטון טרומי
חלקי פלדה מוטבעים ותוספות מספקים נקודות חיבור-לנושאות עומס שנוצקות ישירות לתוך אלמנטים בטון במהלך הייצור במפעל. רכיבים אלה מעבירים עומסי גזירה, מתיחה ודחיסה מעבודות פלדה משניות, חזיתות מבניות או אלמנטים בטון סמוכים אל המבנה הראשי.
על ידי החלפת עוגנים מכניים או כימיים פוסט-נקדוחים בהטבעות יצוק- במפעל, יצרנים טרומיים וקבלנים כלליים מבטלים קידוחים בשטח, נמנעים מנזקי ברזל, מפחיתים את שעות העבודה באתר העבודה ושומרים על שלמות התכנון המבני.
-
![יצוק-במסגרות פלדה]()

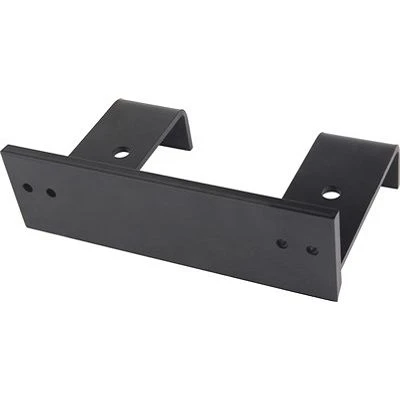

יצוק-במסגרות פלדהיצוק-במסגרות פלדה הן מכלולי הטמעה מבניים המוכנים מראש לאלמנטים בטון טרומיים כדי לספק-נקודות חיבור לעומס גבוה, הגנת קצה ויישור ממשק מכני מדויק. מסגרות אלו מתוכננות לבנייה טרומית תעשייתית כבדה ומסחרית, מורכבות מפרופילי פלדה מבניים (תעלות...צפה בעוד -
![צלעות פלדה משובצות]()
צלעות פלדה משובצותקליעי פלדה משובצים יצוקים-ברכיבי חיבור פלדה מבניים המיוצרים מלוחות מגולגלים חמים- וחתיכי עוגן מרותכים או לולאות מוטות. ממוקמים בתוך צורות בטון טרומי לפני יציקה, קליעים אלה מעוגנות ישירות לתוך מטריצת הבטון המעורפל, ומספקים אזורי ממשק...צפה בעוד -
![ערוצי פלדה משובצים]()
ערוצי פלדה משובציםתעלות פלדה משובצות (יצוקות-בתעלות) מספקות נקודות עיגון מתכווננות-ביכולת גבוהה בתוך מבני בטון יצוקים-במקום-. ממוקמים ישירות בתוך הטפסות לפני יציקת הבטון, פרופילי הפלדה המגולגלים קרים-או חמים-מעבירים עומסי מתיחה וגזירה עמוק לתוך מטריצת...צפה בעוד -
![לוחות ריתוך משובצים]()
לוחות ריתוך משובציםלוחות ריתוך משובצים הם לוחות פלדה מבניים המרותכים לחלקים בעלי ראשים, מוטות מעוותים או רצועות עיגון, יצוק שוטף או מוקרן לתוך אלמנטי בטון יצוקים-למקום-. הם מתפקדים כממשקי העברת עומסים קריטיים-, מגשרים על מסגרת פלדה מבנית, רכיבי בטון...צפה בעוד -
![סוגרי פלדה משובצים]()
סוגרי פלדה משובציםסוגרי פלדה משובצים הם רכיבי חיבור מבניים שנוצקים ישירות לתוך רכיבי בטון או מעוגנים באמצעות-תעלות מוגדרות מראש במהלך ייצור בטון טרומי. הם מעבירים עומסים מבניים כבדים - כגון לוחות חזית, קורות פלדה מבניות וחיבורי קיר טרומיים - לתוך מסגרת...צפה בעוד -
![זוויות פלדה משובצות]()
זוויות פלדה משובצותזוויות פלדה משובצות הן פרופילי פלדה מבניים הכוללים מחברים מרותכים או מעוגנים מכנית, יצוק ישירות לתוך אלמנטים בטון טרומיים. הם מעבירים עומסים מבניים, כולל כוחות גזירה, מתיחה ודחיסה, בין לוחות בטון טרומיים, מסגרות פלדה מבניות וחזיתות...צפה בעוד
מגוון מוצרים
זוויות פלדה משובצות
מַטָרָה:הגן על קצוות הלוח והעמודים מפני התפרקות; לספק משטחי ריתוך רציפים לאורך קצוות לוחות או צמרות קיר.
תצורות:זוויות מבנה רגליים שוות או לא שוות המצוידות בריבים ללא ראש מרותכים, עוגני מוט מעוותים או זנבות מוטות מכופפים.
מידות נפוצות:75 x 75 x 6 מ"מ עד 150 x 150 x 12 מ"מ; אורכים מותאמים אישית עד 6,000 מ"מ.
סוגרי פלדה משובצים
מַטָרָה:העבירו עומסי גזירה אנכיים מרוכזים כבדים וכוחות אופקיים מקורות מבניות, משטחים או לוחות חזית.
תצורות:מכלולי לוחות מוקשחים בהתאמה אישית-, סוגריים משובצים וסוגרי פנקס חשבונות מתכווננים.
מידות נפוצות:עובי צלחת מ-10 מ"מ עד 30 מ"מ עם מכלולי עוגן משולבים המותאמים לדרישות המרחק-הקצה.
לוחות ריתוך משובצים
מַטָרָה:לוחות פלדה מוצמדים-שטופים לחיבורי ריתוך שדה בין פנל-ל-פאנל, לוח-לעמוד, או פאנל-לחיבורי-פלדה-.
תצורות:לוחות גיאומטריה מלבניים, מרובעים או מותאמים אישית, מצוידים בעוגנים מרותכים-בבסיס אוטומטי-בבסיס (חתיכים בעלי ראש) או בזנבות- מרותכים.
מידות נפוצות:100 x 100 x 8 מ"מ עד 400 x 400 x 20 מ"מ; קוטרים של חתיכים מ-10 מ"מ עד 22 מ"מ.
ערוצי פלדה משובצים
מַטָרָה:תעלות עיגון רציפות-משטחות המאפשרות קיבועי ברגים מתכווננים ללא קידוח או ריתוך בשטח.
תצורות:קטעי ערוץ C- עם זיזי עיגון מרותכים, ברגים I- או עוגני ראש; מסופק עם חומרי מילוי קצף למניעת חדירת בטון במהלך היציקה.
מידות נפוצות:פרופילים תואמים לשיעורי עומס בינלאומיים (28/15, 38/17, 40/22, 50/30, 52/34, 72/48).
צלעות פלדה משובצות
מַטָרָה:לשוניות חיבור קומפקטיות להעברות גזירה מקומיות, חיבורי חיזוק ותפסי יישור פאנלים.
תצורות:לוחות זיזים בודדים או כפולים, סוגריים של חורים מחורצים, וצלזי ניתוק משורשרים.
מידות נפוצות: עובי צלחת 6 מ"מ עד 16 מ"מ עם חורי יישור-מחוררים מראש או בלייזר-.
יצוק-במסגרות פלדה
מַטָרָה:ספק תמיכה מבנית היקפית קשיחה ויציבות מימדית מדויקת סביב פתחים (דלתות, חלונות, חדירות תעלות מכניות, פתחי גישה) בלוחות קיר טרומיים.
תצורות:מכלול מסגרת של תעלה/זוית ארבע- או שלוש{{1} צדדיות מצוידות בעוגני קשירה היקפיים חיצוניים.
מידות נפוצות:מיוצר-בהתאמה אישית כדי להתאים ללוחות זמנים של פתיחה אדריכלית ולעובי לוחות קיר (100 מ"מ עד 350 מ"מ).
מאפייני מוצר מרכזיים
העברה ישירה של עומס:חתיכים בעלי ראשים ומוטות עיגון מעוותים מעבירים מתח וגזירה ישירות לאזור הדחיסה של הבטון באמצעות עיגון מכני ומתח קשר.
ניהול סובלנות מימדית:תצורות חורים-קדומות מראש, מחוררות או גדולות מדי מפצות על סובלנות הקמת אתר העבודה של עד +/- 25 מ"מ.
עיצוב פרופיל לשטוף:משטחי טפסות-שפונים שטוחים לחלוטין כנגד תבניות, ומאפשרים אטימה הדוקה ופגיעה נקייה מבלי לפגוע בפני הטפסות.
מניעת חדירת בטון:תעלות עיגון ורכיבי הברגה נקבה כוללים פוליאתילן בצפיפות- גבוהה (HDPE) או מילוי קצף EPS, פקקי פסים או פקקי גומי לאטום חלקים פנימיים במהלך הדחיסה.
הבטחת ריתוך:חומרים שומרים על ערכי שווי פחמן קפדניים (CEV) כדי להבטיח שלמות ריתוך בשטח מבלי להיסדק תחת עומסים מבניים.
מפרט מפתח
|
פָּרָמֶטֶר |
ערך סטנדרטי / טיפוסי |
הערות טכניות |
|
לוח ראשי / פלדה פרופיל |
S235JR, S275JR, S355JR / ASTM A36, A572 Gr 50 |
לוחות פלדה מבניים, זוויות ופרופילי תעלות |
|
ראשי עיגונים |
S235J2+C450 (ISO 13918) / SD1 (AWS D1.1) |
תהליך ריתוך חתיכים אוטומטי (קשת מצוירת). |
|
עוגני בר מעוותים |
B500B, B500C (EN 10080) / ASTM A615 Gr 60 |
ברכיים מרותכים-או הבזקים-קת מרותך ללוחות הבסיס |
|
עובי הגלוון |
55 אום - 85 אום (390 גרם/מ"ר2 - 610 גרם/מ"ר) |
ISO 1461 / ASTM A123 חם-תהליך טבילה לאחר-ייצור |
|
ציפוי אלקטרו-אבץ |
8 אממ - 12 אממ |
ISO 2081 (לחשיפה פנימית או זמנית) |
|
ציוני נירוסטה |
1.4301 (AISI 304), 1.4401 / 1.4404 (AISI 316/316L) |
לקורוזיה גבוהה- או לחיבורי חזית חיצוניים |
|
סובלנות ייצור |
EN 1090-2 EXC2 / EXC3 |
אורך כולל +/- 2 מ"מ, מיקום חתך +/- 1.5 מ"מ |
|
בדיקת ריתוך חתיכים |
ISO 14555 / AWS D1.1 סעיף 7 |
בדיקת כיפוף ישירה (60 מעלות) ובדיקת עומס מתיחה |
יישומים
מסגרות מבניות מראש:חיבור קרן-ל-עמוד ועמוד-ל-חיבורי יסוד באמצעות לוחות מרותכים או מוברגים בשדה-.
חזיתות אדריכליות וקירות מסך:סוגרי הרכבה ותעלות עיגון רציפות יצוקות לתוך קורות שרשרת וקצוות לוח לקשרי קיר חיצוניים.
פארקי תעשייה ולוגיסטיקה:זוויות קצוות של לוחות רצפה-עמידות גבוהה, הטבעות של מסגרת מפלס רציף וחיבורי קורות מסלול מנוף.
תשתיות ומנהרות שירות:תעלות רציפות להרכבת מדפי צינורות, מגשי כבלים ותעלות אוורור ללא קידוח.
בית בטון טרומי מודולרי:לוח קיר-ל-פאנל קיר ופנל קיר-ל-מפתחות גזירה של לוחות רצפה וחיבורי לוחות קשירה.
שיקולי בחירה ועיצוב
סוגי טעינה וכיוונים
גזירה מול מתח:חתיכים בעלי ראש משולבים גזירה ומתיחה עד לגבולות ההטבעה הסטנדרטיים. תנאי קצה עמוקים או עומסי גזירה כבדים דורשים עוגני מוט מעוותים מרותכים המשתרעים על פני קונוס פריצת הבטון.
עומסים דינמיים וסיסמיים:יש לציין מוטות עיגון שקועים מרותכים או חדורים במלואם כאשר עייפות או משיכות סיסמית נדרשת לפי חוקי בנייה אזוריים (למשל, יורוקוד 2 חלק 4 / ACI 318 נספח D).
מרחקי קצוות וגיאומטריית בטון
קיבולת פריצת הבטון פוחתת כאשר חתיכים של עוגן מתקרבים לקצוות של לוח או לוח.
לוחות דקים (< 120 mm) require short, large-diameter headed studs or offset anchor configurations to prevent back-face blowouts during vibration.
קטגוריות קורוזיה (ISO 12944)
C1–C2 (יבש פנימי):פלדה בגימור טחינה או פריימר-בחנות.
C3–C4 (אטמוספרי חיצוני / לח):Hot-dip galvanized (>55 אממ).
C5 / ימית (חוף / כימי):נירוסטה אוסטינית (1.4404 / AISI 316L).
גלוון ושבירת מימן
High-strength steel components (>1000 MPa) חייב להיות מצופה באבץ-מכני או חומצה-כבוש במעכבים מבוקרים כדי למנוע התפרקות מימן במהלך גלוון-חם.
איכות ובדיקה
עקיבות חומר גלם:דוחות בדיקת טחינה (MTR / EN 10204 3.1) מסופקים עבור כל הלוחות, הפרופילים ומוטות העיגון, ועוקבים אחר מספרי החום חזרה למפעל הפלדה.
בדיקת ריתוך ריתוך:בדיקות תואמות ISO 14555. ריצות הייצור כוללות בדיקות כיפוף יומיות של 60 מעלות על חתיכים לדוגמה כדי לאמת היתוך מלא בצווארון הריתוך.
בדיקות לא-הרסניות (NDT):בדיקת חלקיקים מגנטיים (MT) ובדיקות אולטרסאונד (UT) על ריתוכים מבניים קריטיים (למשל, שקעים של תושבת, חיבורי לוחות עיגון כבדים).
בדיקות עובי גלוון:מדידת מד מגנטי לפי ISO 2178 לאימות עובי שכבת אבץ מינימלית על פני כל הפנים הפונקציונליות.
אימות מימד:מנגנוני בדיקה ומדידות קואורדינטות תלת-ממדיות מבטיחים גובה חורים, ריבוע חתיכים ושטיחות צלחת כוללת (< 1.5 mm distortion across 1,000 mm).
אפשרויות אספקה והתאמה אישית
גיאומטריה מותאמת אישית:חיתוך לייזר, ניקוב CNC וכיפוף רובוטי עבור קווי מתאר מורכבים של לוחות, לוחות הטבעה משופעים ומכלולי תושבת מרובי-צירים.
סוגי חיבורי עוגן:
חתיכים עם ראש מרותכים אוטומטית (קוטר 10 מ"מ עד 22 מ"מ)
מחברי ברגים עם הברגה מרותכים לגבות הלוחות
זנבות מוטות מעוותים ישרים או כפופים (קוטר 10 מ"מ עד 32 מ"מ)
שקעי הברגה נקביים מרותכים או מרותכים
אביזרי תיקון טפסות:חורי מסמר שקוע- מראש-, לוחות קיבוע מגנטיים או דחיפה מפלסטיק-באוגני מסמר להבטחת הטבעות כנגד תבניות עץ או פלדה.
טיפולי פני השטח:גימור טחינה רגיל, פריימר לחנות, אלקטרו- מגולוון, מגולוון חם- או פאסיבי מנירוסטה.
מה קונים צריכים לספק עבור הצעת מחיר
כדי לקבל סקירה הנדסית מדויקת והצעה מסחרית תוך 24–48 שעות, ספק את הפרטים הבאים:
שרטוטים מפורטים
קובצי PDF או DWG המציגים מידות לוחות, דפוסי חורים, שיפועים ופריסה של עוגן (קוטר, אורך ומיקום).
01
מפרט חומר
דרושה דרגת פלדה (למשל, S235JR, S355JR, A36, נירוסטה 316) ותקן פלדת מוט עוגן.
02
גימור פני השטח
גימור טחינה, מגולוון חם-(ציין עובי שכבה או סטנדרטי), מצופה באבץ- או מצופה יסוד.
03
דרישות כמות
נפח לכל שורת פריט ולוחות זמנים צפויים של משלוח אצווה.
04
דרישות איכות ובדיקה
צורך ב-3.1 MTRs, דוחות NDT, אישורי בדיקת כיפוף או בדיקת צד שלישי-(למשל, SGS, TÜV).
05
שאלות נפוצות
בקש הצעת מחיר
שלח את שרטוטי ה-CAD שלך, דרישות החומר וכמויות הפרויקט המשוערות שלך כדי לקבל הערכה טכנית מפורטת והצעה תחרותית.
זמן תגובה טכני:24–48 שעות
פורמטי ציור מקובלים:DWG, DXF, PDF, STEP
תמיכה הנדסית:פירוט חיבורים, סקירת סובלנות והתאמת שווי חומר עבור תקנים בחו"ל
