יצוק-בעוגני בטון ומערכות קיבוע מראש
יציקה-בעוגני בטון טרומיים יוצרים חיבורים מבניים, העברת גזירה ונקודות קיבוע זמניות או קבועות על פני אלמנטים טרומיים. רכיבים אלה, המוטמעים ישירות לתוך אלמנטי בטון במהלך יציקת המפעל, ממירים עומסי נקודה מקומיים ללחץ פנימי מבוזר בתוך מטריצות בטון מזוין.
יציקה רגילה של-עוגנים מבטלת קידוח עמוד-מבני, הימנעות ממכות מוטות ומיקרו-פיצוחים באזורי-לחץ גבוהים. בחירת חומרי גלם, גלוון-טבילה חמה או מתכות מפלדת אל חלד, גיאומטריית ראש ועומקי הטבעה מדויקים שולטים בהתנגדות-שליפה החוצה, ביצועי גזירה ועמידות-לטווח ארוך בתנאי עומס דינמי או סטטי.
-
![עוגני בטון מבניים]()
עוגני בטון מבנייםעוגני בטון מבניים הם רכיבי חיבור מכאניים כבדים-קבורים מראש או לאחר-מותקנים- המוטמעים באלמנטים בטון כדי להעביר עומסים סטטיים, דינמיים וסיסמיים בבטחה בין מפרקים מבניים. עוגנים אלה מיוצרים באמצעות פרזול מדויק, כותרת קרה ועיבוד CNC,...צפה בעוד -
![עוגני בטון כבדים-]()
עוגני בטון כבדים-עוגני בטון-כבדים הם רכיבי הידוק וחיבור מבניים שהונדסו עבור בנייה בטון טרומי, תשתיות אזרחיות ומבני תעשייה. עוגנים אלה נועדו להעביר עומסי מתיחה וגזירה גבוהים בין אלמנטים טרומיים או מסגרות פלדה מבניות, ומבטלים את הצורך בחיבורים איטיים של...צפה בעוד -
![עוגני טביעת בטון]()
עוגני טביעת בטוןעוגני שיבוץ בטון הם רכיבי פלדה מבניים הממוקמים בתוך טפסות לפני הצבת בטון כדי ליצור נקודות חיבור-לנושאות עומס. החל מעוגני סיכת ראש כדוריים- ועוגנים פרוסים ועד שקעים משורשרים, יציקות אלה-בתוספות מעבירות מתיחה, גזירה ועומסים דינמיים עמוק...צפה בעוד -
![יצוק-בתיקון עוגנים]()
יצוק-בתיקון עוגניםעיגוני-יציקה בקיבוע הם רכיבי עיגון פלדה מהונדסים-בדיוק המוטבעים ישירות בטפסות בטון לפני יציקה מבנית. על ידי מיקום-שקעי הברגה ומכלולי תעלות כבדים אלו לפני המיקום, יצרני בטון קדום וקבלנים כלליים מקימים נקודות חיבור קבועות-של חיבור ללא...צפה בעוד -
![עוגני קצוות בטון מראש]()
עוגני קצוות בטון מראשעיגוני קצוות בטון טרום יצוקים הם רכיבי חומרה משובצים מפלדה שתוכננו במיוחד להרמת קצה- בטוחה, הטיה וטיפול באלמנטים דקים-טרומיים של קיר כגון לוחות קיר, חזיתות אדריכליות ולוחות גבול. יצוק ישירות לתוך הקצה הצר או פרופיל הצד של אלמנט בטון,...צפה בעוד -
![עוגני גזירה בטון]()
עוגני גזירה בטוןעוגני גזירה מבטון הם אלמנטי פלדה מוטבעים מבניים המיועדים להעביר כוחות גזירה רוחביים ועומסי מתח מחברי פלדה מבניים או חיבורים טרומיים לתוך יסודות בטון, קירות או לוחות רצפה. בבניית בטון טרומי ובהנדסת מבנים תעשייתיים כבדים, עוגנים אלו...צפה בעוד
מגוון מוצרים
|
קטגוריית עוגן |
פונקציה מבנית ראשונית |
|
עוגני גזירה בטון |
העברת גזירה ב-מישור על פני חיבורים מפרקים |
|
עוגני קצוות בטון מראש |
טעינת מרחק קצוות ללא התפרקות בטון |
|
יצוק-בתיקון עוגנים |
חיבור מכני של רכיבים וציוד משני |
|
עוגני הטמעת בטון |
עיגוני מתח הטבעה עמוקים לאלמנטים כבדים |
|
עוגני בטון כבדים- |
קשר מבני דינמי, סיסמי ומשולב מתח/גזירה |
|
עוגני בטון מבניים |
עומס ראשי-נושא חיבורי עמודים, קורה וקירות |
עוגני גזירה בטון
מתוכנן לעמוד בפני כוחות גזירה מקבילים ומאונכים על פני לוח-ל-פאנל ופאנל-לחיבורי-מבנה. מצוידות בזיצי גזירה משולבים, פירים מצולעים או צלחות מחוררות, יחידות אלה מכוונות עומסים רוחביים הרחק מגבול הבטון לתוך ערכות סביב וחיזוק רשת.
עוגני קצוות בטון מראש
נוסחה במיוחד עבור מיקומים קרובים-ל-לקצה, כגון שוליים של לוחות, משטחים וקצוות לוחות דקים. גיאומטריה מיוחדת-כוללת שוקיים שטוחים, לוחות זנב זוויתיים ולולאות חיזוק רוחביות-מונעת התפוצצות קצוות ופריצת חרוט בטון תחת מתח רוחבי או גזירה.
יצוק-בתיקון עוגנים
שקעים עם הברגה פנימית (חוטי מטרי או סליל) יצוקים בסמוך עם משטח הבטון. מיועד לחיזוק זמני במהלך הקמה או חיבור קבוע של צינורות MEP, סוגריים לחיפוי, משקופי פלדה מבניים ומחסומי בטיחות. מסופק עם מכסי פלסטיק לשמירה על שלמות החוט במהלך יציקה ורטט.
עוגני הטמעת בטון
עוגני מתח גבוה- הכוללים קצוות מחושלים, לוחות עיגון מרותכים או זנבות גליים. ממוקמים עמוק בתוך ליבת הבטון כדי למקסם את שטח הפנים של כשל חרוט, מה שהופך אותם לאידיאליים עבור חיבורים מבניים כבדים, רגעי התהפכות גבוהים ונקודות הרמת מתח חמורות.
עוגני בטון כבדים-
מיוצר מפלדת סגסוגת-גבוהה או צינורות-כבדים ללא תפרים כדי להתמודד עם מתח גבוה-בטון ועומסי גזירה דינמיים. עוצב עבור פרויקטים של תשתית, קורות גשרים, מסלולי עגורנים ויישומים תעשייתיים בעלי השפעה- גבוהה הכפופים לעייפות ולכוחות דינמיים.
עוגני בטון מבניים
קשרים מבניים ראשיים המיועדים לחיבורי מסגרת ראשית: עמודה-ל-בסיס, קיר-אל-קורה וממשקי לוח-ל-לוח. תוכנן לעמוד בקודי בנייה מבניים מחמירים להעברת מומנט, מתח וגזירה ישירה על פני חיבורים טרומיים קריטיים.
מאפייני מוצר מרכזיים
העברת עומס מלא באמצעות הדבקת בטון ישירה:ראשים מחושלים, קצוות גליים ופיני זנב קודחים צולבים-מפיצים מתחים מכניים דרך קונוסי דחיסה בטון במקום התרחבות חיכוך.
מטלורגיית פלדה מבוקרת:פלדת פחמן קרה- או מזויפת מדויקת (למשל, Q235B, Q355B, 20Mn2, 42CrMo) ופלדת אל-חלד דופלקסית אוסטניטית/רזה (AISI 304, 316, 1.4404, 1.4362) מבטיחות פרמטרים צפויים של תפוקה וארוכה.
מערכות להפחתת קורוזיה:אפשרויות גימור משטח כוללות גימור שחור רגיל,-גלוון אלקטרו (8–12 מיקרומטר), גלוון-בחום (HDG לפי ISO 1461 / ASTM A153, גדול מ- או שווה ל-55 מיקרומטר), וציפוי אבץ-נתזים (Geomet/Delta{9} עבור חריף{8} חשיפה למלח.

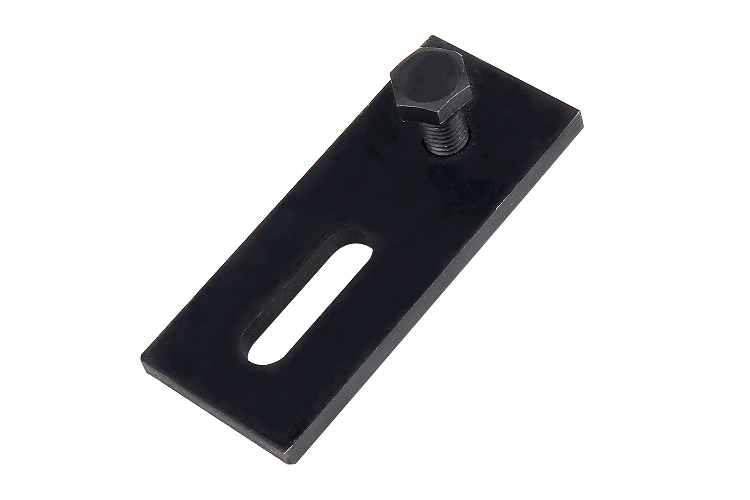

דיוק ממדי לייצור אוטומטי:סובלנות חוטים (Class 6H/6g) וממדים חיצוניים מבוקרים מאפשרים יישור מדויק עם מתאמי מגנטים תריסים, יוצרי שקעים מגומי וזרימות עבודה אוטומטיות של ייצור כלוב.
מצבי כשל במשיכות:יחסי תפוקה-ל-מתיחה מונעים גזירת פלדה שבירה לפני ניצול מלא של קיבולת חרוט הבטון, מה שמבטיח ביצועים מבניים צפויים בתנאי עומס יתר.
מפרט מפתח
|
פָּרָמֶטֶר |
טווח סטנדרטי / מפרט |
יכולות מותאמות אישית |
|
ציוני חומר |
פלדת פחמן (Q235, Q355, 1045); נירוסטה (304/304L, 316/316L, Duplex 2205) |
42CrMo, 20Mn2, סגסוגת פלדה לפי בקשה |
|
סוגי חוטים וגדלים |
מטרי (M10 עד M52); Rd Threads (Rd12 עד Rd52); חוטי סליל (1/2 אינץ' עד 1-1/2 אינץ' |
חוטי UNC/UNF, צלילים מותאמים אישית |
|
קיבולת עומס אולטימטיבית (מתח) |
1.2 טון עד 32.0 טון (12 קילו-טון עד 320 קילו-טון לכל עוגן) |
עד 50 טון (500 kN) יחידות מיוחדות |
|
טווח עומס גזירה |
1.0 טון עד 25.0 טון (10 קילו-טון עד 250 קילו-טון) |
קיבולת מבנית מותאמת להנדסת פרויקטים |
|
ציפוי מגן משטח |
רגיל/משומן, אלקטרו- מגולוון (8–15 מיקרומטר), מגולוון חם-(גדול מ-55 מיקרומטר או שווה ל-400 גרם/מ"ר) |
אבץ-פתיתי (Geomet 321/500), ציפוי אבקת אפוקסי |
|
תהליכי ייצור |
פרזול קר, פרזול חם, עיבוד חוטים מדויק CNC, ריתוך רובוטי |
100% בדיקת חלקיקים מגנטיים (MPI) על ריתוכים קריטיים |
|
סובלנות ייצור |
ISO 2768-m (כללי); DIN 13 / ISO 965 (חוטים) |
סובלנות הדוקה יותר לפי שרטוטים הנדסיים |
|
יכולת מעקב |
כיתה מוטבעת, קוד אצווה ודירוג עומס על ראש העוגן |
הטבעת-מספרים בחום, מספור חלקים מותאם אישית |
יישומים
|
אלמנט מראש |
סוג עוגן הוחל |
פונקציה טכנית מפתח |
|
חיפוי אדריכלי |
עיגוני קצה ושקעי קיבוע |
גזירת עומס רוח וקשירה-בגב |
|
קירות גזירה מבניים |
עוגני גזירה ועוגנים מבניים |
גזירה-במישור וקשר דיאפרגמה רצפה |
|
קורות ועמודים |
הטבעת בטון וכבדה-חובה |
הרמת-מתח גבוה ומפרקים מומנטים |
|
לוחות ליבה חלולים |
Cast-In Sockets with Loops |
תקרה תלויה/עוגני שירות MEP |
|
כספות אזרחיות / שירותים |
יחידות מבניות מגולוונות חם- |
לחץ אדמה ומפרקים אטומים-למים |
לוחות קיר אדריכליים וחזיתות סנדוויץ'
עוגני קצה ושקעי קיבוע רדודים מאבטחים לוחות מבודדים חיצוניים למסגרות מבניות. הם מתאימים לתנועה תרמית דיפרנציאלית תוך טיפול-מתוך-יניקת רוח מטוס ועומסים מתים.
קירות מבניים, פירים ולוחות גזירה
עוגני גזירה-כבדים ולולאות יציקות-בחיבור מקשרים לוחות קיר קדומים ללוחות רצפה ולקירות גזירה סמוכים. עוגנים אלו סופגים כוחות דינמיים לרוחב הנוצרים על ידי רוח או פעילות סיסמית.
קורות, קורות ועמודים מראש
עוגני הטבעה-גבוהים סופגים עומסי מתח חמורים, העברת מומנטים וכוחות גזירה גבוהים במהלך הקמה מבנית וחיי שירות ארוכים-.
קירות תמך, גשרונים ותשתיות
עוגני הטמעת בטון מבני מגולוון מטפלים בלחץ אדמה מתמשך, חשיפת רטיבות קרקע ותנודות תנועה מחזוריות בתמכות גשרים, גשרוני קופסה טרומיים וקירות תמך.
בנייה מודולרית ותרמילים
עוגני קיבוע קומפקטיים המשולבים בתרמילים מוכנים מראש לאמבטיה, מודולי בטון נפחיים וטיסות מדרגות מאפשרים חיבוש מכאני מהיר, מיקום זמני והברגה סופית של היסוד.
שיקולי בחירה ועיצוב
תהליך מיון הנדסי
קבע טעינה:מתח, גזירה, העמסה משולבת, דינמי/עייפות.
הערכת גבולות גיאומטריים:עובי לוח, מרחק קצה, מרווח עוגן.
הערכת חשיפה סביבתית:סביבה יבשה, לחה, סביבה ימית, מלחי הפחה-.
אימות פרמטרי בטון:חוזק לחיצה (f'c), בטון סדוק לעומת בטון לא סדוק, פריסת סרגל.
מפרט סופי:בחירת חומרים, ציפוי פני השטח, עומק הטבעה (hef), גיאומטריית ראש.
קריטריוני בחירה קריטיים
מרחק קצה (c1, c2) ומרווח (s1, s2):מיקום עוגנים קרוב לקצוות האלמנטים מפחית את אזור חרוט פריצת הבטון היעיל. יש לציין עוגני קצה או חיזוק גזירה משלים לשיער- כאשר לא ניתן לשמור על מרחקי קצה נומינליים.
חוזק מאפיין בטון (fck / f'c):משוך- מאזני קיבולת ישירות עם חוזק לחיצת בטון בזמן הטעינה (לדוגמה,-שלב מוקדם של הפשטה לעומת חוזק סופי של 50 MPa ביום. 28-.
מדינות בטון סדוק לעומת לא סדוק:אזורי מתח הכפופים לכיפוף מבני דורשים עוגנים מדורגים לתנאי בטון סדוק עם גורמי קיבולת אפקטיביים נמוכים יותר.
אינטראקציות טעינה משולבות:כוחות מתח משולבים (N_Ed) וגזירה (V_Ed) חייבים לעמוד בנוסחאות אינטראקציה סטנדרטיות:
(N_Ed / N_Rd)^1.5 + (V_Ed / V_Rd)^1.5 פחות או שווה ל-1.0
שיעורי חשיפה לסביבה:
• יבש פנימי (XC1): פלדת פחמן אלקטרו-גלוונת או עצמית-.
• אטמוספרי חיצוני / לח (XC3, XC4, XS1): פלדת פחמן מגולוונת חמה-.
• חשיפה תעשייתית / ימית / כלוריד אגרסיבית (XS2, XS3, XF4): נירוסטה בדרגה 316 / דופלקס 2205.
איכות ובדיקה
זרימת עבודה של בקרת איכות
אימות חומר גלם:ניתוח כימי ובדיקת מתיחה לכל מגרש חום.
גיבוש ועיבוד שבבי:סובלנות מידות ואימות מד חוט.
ריתוך והרכבה:100% בדיקה ויזואלית, בדיקות NDT/MPI תקופתיות ובדיקות חדירת ריתוך.
גימור פני השטח:מדידת עובי ציפוי לפי ISO 2178 ובדיקת ריסוס מלח.
בדיקה מכנית אצווה:מתח עומס הוכחה, שליפת כשל אולטימטיבי- ובדיקות קשיות.
חבילת תיעוד:EN 10204 תעודות חומר מסוג 3.1, דוחות בדיקה ו-CoC מפעל.
תקני בדיקה
שלמות חומר ויכולת מעקב:מוטות וסלילי פלדה גולמיים עוברים ניתוח כימי ספקטרוגרפי ובדיקות מתיחה-בחום לפני הייצור. כל משלוח כולל EN 10204 Type 3.1 Mill Test Certificates המפרטים חוזק תפוקה (ReH), חוזק מתיחה אולטימטיבי (Rm), התארכות (A5) והרכב כימי.
בדיקות משיכה מכאניות-והוכחת מתיחה:אסדות בדיקה הידראוליות בבית מבצעות בדיקות מתח הרסניות ומשיכה-על עוגנים שיוצקים לתוך בלוקי בטון סטנדרטיים כדי לאמת עומסי כשל אופייניים, התמוטטות חרוט בטון ונקודות קרע פלדה.
בדיקות לא-הרסניות (NDT):ריתוכים מבניים קריטיים על לוחות מוטבעים ומכלולי עיגון חתיכים עוברים בדיקת חלקיקים מגנטית (MPI) או בדיקה אולטראסונית (UT) כדי לזהות חללים פנימיים, חוסר איחוי או פיצוח מיקרו-.
אימות ציפוי ועובי:שכבות מגולוונות מאומתות באמצעות מדי עובי ציפוי אינדוקציה מגנטי (ISO 2178) כדי להבטיח עמידה בדרישת המינימום של 55 מיקרומטר עבור גימורים מגולוונים חמים-. בדיקת תרסיס מלח ניטרלי (ISO 9227 / ASTM B117) עוקבת אחר ביצועי עמידות בפני קורוזיה על פני אצוות ייצור.
אפשרויות אספקה והתאמה אישית
שינויים ב-OEM והנדסה
עומקי הטבעה מותאמים אישית וגיאומטריות שוק:שוקיים מורחבים, כיפופי אופסט מותאמים אישית או לוחות עיגון מרותכים המותאמים כדי למנוע גדילים פנימיים -מתוחים מראש או כלובי מוטות צפופים.
תצורות חוטים מיוחדות:חוטים מטריים, סליל, UNC או טרפז עם מגני חוטי פלסטיק פנימיים או אביזרי אחיזה מגנטיים.
מכלולי חיזוק משולבים:עוגנים מסופקים מראש-מורכבים עם-זנבות מוטות מרותכים במפעל, שרוולי גזירה או תושבות מיקום.
אפשרויות אריזה, הבמה ומשלוח
עבודה-חבילה מוכנה לאתר/מפעל:מוצרים ממוינים ומתויגים לפי רשימות יציקת אלמנטים מראש, מספרי תגים או שלבי פס ייצור.
קורוזיה-מעכב אריזה:שקיות VCI (מעכב קורוזיה) אטומות בתוך ארגזי עץ כבדים-או פלדה-משטחי פסי פלדה כדי למנוע נזקי לחות במהלך שילוח ימי.
תיוג ניתן למעקב:האריזה החיצונית כוללת מעקב ברור אחר מספרי חום, מספרי חלקי מוצר, דירוגי עומס, תוויות ברקוד ומזהות אצווה.
מה קונים צריכים לספק עבור הצעת מחיר
כדי לקבל סקירה הנדסית מדויקת והצעת מחיר מסחרית, אנא ספק:
דרישות עומס מבני
דרישות מתח עיצוב (N_Ed), גזירה (V_Ed), דינמי או עייפות לכל נקודת חיבור.
01
שרטוטים הנדסיים מפורטים
שרטוטי פרטים מבניים המציגים את עומק הטבעת העוגן (hef), עובי אלמנט הבטון, מרחקי הקצוות ופריסות החיזוק שמסביב.
02
מפרט דרגת חומר וגימור
דרגת פלדה רצויה (למשל, Q355B, נירוסטה 316) וציפוי פני השטח (אלקטרו-מגלוון, חם-טבילה מגולוונת, אבץ-פתית).
03
מפרט בטון
חוזק לחיצת בטון אופייני (fck ב-28 ימים ו-fck,קוביה בשלב ההפשטה).
04
נפח פרויקט ולוח זמנים לאספקה
יעד כמויות הזמנה, לוחות זמנים למשלוח אצווה ודרישות נמל/כניסה של יעד (FOB, CIF, DDP).
05
שאלות נפוצות
בקש הצעת מחיר
שלח את דרישות הפרויקט שלך, שרטוטים מבניים או כתב חומרים ישירות לצוות המכירות הטכני שלנו לניתוח הנדסי והערכות מסחריות.
