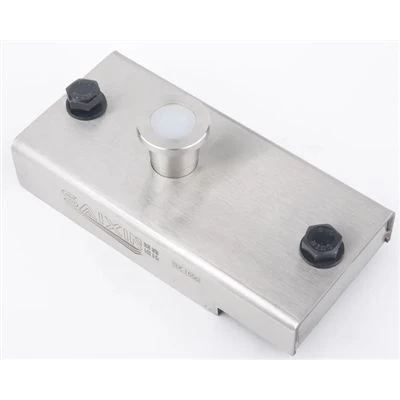

יצוק-בתיקון עוגנים

עיגוני-יציקה בקיבוע הם רכיבי עיגון פלדה מהונדסים-בדיוק המוטבעים ישירות בטפסות בטון לפני יציקה מבנית. על ידי מיקום-שקעי הברגה ומכלולי תעלות כבדים אלו לפני המיקום, יצרני בטון קדום וקבלנים כלליים מקימים נקודות חיבור קבועות-של חיבור ללא קידוחים לאחר-התקנה. רגלי העיגון המוטבעות וצלעות חלוקת הבטון המרותכות מעבירות עומסי מתיחה וגזירה עמוק לתוך המטריצה ​​המבנית שמסביב, תוך הימנעות מהתפוררות מקומית ומבטלת את הסיכון לחיתוך מוטות חיזוק פנימיים.

הגדר מראש-מיקום טפסות:מאובטח לתבניות פלדה או עץ באמצעות יוצרים מגנטיים, לוחות מסמר או פיני פלדה כדי למנוע תזוזה במהלך רטט וגיבוש בטון.

חלוקת כוח מטריצה ​​עמוקה:חודי עיגון מרותכים ופרופילים מצולעים מעבירים עומסים באופן אחיד אל קטע בטון הליבה במקום להסתמך על חיכוך פני השטח.

חוטים פנימיים לשימוש חוזר:חוטים מטריים פנימיים בעיבוד-דיוק מוגנים במהלך יציקה על ידי מכסי פלסטיק חד פעמיים או חומרי מילוי קצף, המבטיחים חיבור חוט נקי בעת הפשטת הטפסות.

אינטגרציה של משטח סומק:פרצופים עליונים של עוגן עולים בסמוך לחלק החיצוני של הבטון, מסיר סכנות בולטות ומאפשר הרכבה מודולרית יעילה.

גיאומטריה נגד-סיבוב:גופי שרוולים משושה, מרובעים או מאוגנים מונעים סיבוב רכיבים בתוך בטון אפוי בעת הידוק ברגי חיבור-במתיחה גבוהה.

סיווגי חומרים:פלדת פחמן (Q235B, Q355B, S235JR, S355JR, ASTM A36, ASTM A572 Grade 50), ופלדת אל חלד (כיתה 304 / 1.4301, דרגה 316 / 1.4401).

תקני ביצוע וריתוך:מיוצר בהתאם ל-EN 1090-2 (ביצוע מבני פלדה) ו-AWS D1.1 (קוד ריתוך מבני). ריתוך מבוצע תחת דרישות האיכות ISO 3834-2.

הגנה על פני השטח:מגולוון חם-(HDG) לפי ISO 1461 / ASTM A123 עם עובי ציפוי מינימלי של 85 אום לחשיפה חיצונית; גימור רגיל עבור אלמנטים טרומיים יבשים פנימיים.

יכולת מעקב:EN 10204 3.1 תעודות בדיקת טחנה (MTR) מסופקות עבור כל מגרש חום של חומר גלם.

מצבי כשל להערכה:המהנדסים חייבים לחשב פריצת חרוט בטון, כשל במתיחה של פלדה, עמידות-שליפה ומגבלות מרחק קצה על סמך מודלים של תכנון ACI 318 או EN 1992-4 (Eurocode 2).

מרחקי קצוות ומרווחים:יש להקפיד על מרחקי קצה מינימליים כדי למנוע פיצול בטרם מוקדם. חרוטי מתח חופפים מעוגנים סמוכים דורשים גורמי הפחתת עומס או התאמות פריסת חיזוק מבני.

טעינה דינמית לעומת טעינה סטטית:עוגנים סטנדרטיים תומכים בעומסים סטטיים (תומכי צינור, מגשי כבלים, תקרות תלויות). עבור יישומים דינמיים, מחזוריים או סיסמיים (מסילות מנוף, תושבות למכונות תעשייתיות), יש לציין מכלולי שקעים בדירוג עייפות עם הטבעה מוגברת.

ספי חוזק בטון:חוזק לחיצה מאפיין מינימלי של קובייה/צילינדר של 25 MPa (C25/30) נדרש בזמן טעינת ההידוק הראשונית.

לוחות קיר מבטון מראש:אבטחת לוחות סנדוויץ' מבניים, סוגרי חיפוי אדריכלי ותומכי מחיצה פנימית.

מתלים לצינורות תעשייתיים ו-MPP:הרכבת צנרת מכנית כבדה, מגשי כבלים חשמליים ותעלות אוורור בתוך מנהרות שירות ותחנות משנה.

תשתית מודולרית:הידוק מעקות בטיחות, מחסומי רעש, רכיבים משניים של גשר הכביש המהיר ומקטעי ריפוד טרום יצוקים במנהרה.

חיבורי פלדה מבניים-לבטון{{1}:חיבור מסגרת פלדה משנית ועמודי תמיכה בקומת הביניים ישירות ללוחות רצפת בטון יצוק או קורות יסוד.

בקרת חומרי גלם נכנסים:ניתוח הרכב כימי ספקטרומטר ובדיקת מתיחה שבוצעו לפני עיבוד CNC.

ב-ביקורות מימדיות בתהליך:ראשית-בדיקת מאמר (FAI) באמצעות מכונות מדידת קואורדינטות (CMM) כדי לאמת גובה חוט קריטי ואורך גוף.

אימות שרשור:Go/No 100%

בדיקות לא-הרסניות (NDT):בדיקת חלקיקים מגנטיים (MT) ובדיקות אולטרסאונד (UT) שנערכו על מכלולי עוגן מרותכים מבניים לפי תוכניות איכות ריתוך.

בדיקות עובי ציפוי:אימות מד אינדוקציה מגנטי המאשר פיזור שכבת אבץ HDG עומד בתנאי הסף של ISO 1461.

גיאומטריות לא-סטנדרטיות:אורכי עוגן מותאמים אישית, זוויות כיפוף מותאמות אישית ותצורות חוט לא-סטנדרטיות (למשל, M27, M30 או גדלים אימפריאליים מותאמים אישית) שהונדסו עבור גיאומטריות אדריכליות ייחודיות.

חומרים מיוחדים:פלדות סגסוגת עבור סביבות-טמפרטורות נמוכות קיצוניות או פלדות אל-חלד דופלקסות בדרגה ימית- עבור שפכים-כלוריים גבוהים ומתקנים בחופי הים.

לוחות תיקון משולבים:שילוב של שקעים עם הברגה מולחמים על לוחות הרכבה מבניים פלדה מוטבעות לשיתוף עומס רב-כיווני.

מיסוך חוט מגן:מכסי סיליקון בטמפרטורה-גבוהה או פקקים מעוצבים בהתאמה אישית- המותאמים כדי לשמור על הברגים פנימיים אטומים לחלוטין מפני חדירת חומרי בטון.

כדי להאיץ את סקירת ההגשה הטכנית, התכנון ההנדסי והצעת המחיר, אנא ספק את הפרמטרים הבאים של הפרויקט:

שרטוטים הנדסיים:שרטוטי חנות מבניים, קבצי CAD (DWG/STEP), או דגמי Tekla המציגים ממדי אלמנטים ופריסות מוטות חיזוק.

דרישות עומס:עומסי תכנון אולטימטיביים או עובדים (Tensile N_Ed ו-Shear V_Ed ב-kN), המציינים אם עומסים הם סטטיים, סיסמיים או-נוטים לעייפות.

סיווג סביבתי:ISO 12944 קטגוריית קורוזיביות אטמוספרית (C1 עד C5) או תנאי חשיפה ספציפיים (למשל, מפעל כימי, חופי ימי).

מפרט בטון:דרגת חוזק לחיצה (C_cube / C_cylinder), לוחות זמן ריפוי מינימליים ומגבלות עובי אלמנט.

נפח ולוח זמנים לאספקה:הכמות הכוללת הנדרשת לכל סוג מידה, אבני דרך אספקת יעד ומפרטי אריזות יצוא (למשל, VCI אנטי-עטיפה נגד קורוזיה, משטחי עץ מאושרים-ליצוא).
